Spesifikasi

Julat ukuran	0.1bar hingga 0.4bar
Julat ukuran	0.25bar hingga 2.5bar
Bebibir	DN50/PN1.6/2.5
	DN80/PN1.6/2.5
	DN100/PN1.6/2.5
	ANSI 2'' 150LB
	ANSI 3'' 150LB
	ANSI 4'' 150LB
Ketepatan	±0.25%, ±0.2%
Diafragma	316SS, Hastelloy C-276, Monel 400, Tantalum, Titanium
Isyarat keluaran	4 hingga 20 mADC+HART
Isi cecair	Minyak silikon; Minyak berfluorinasi
Sambungan elektrik	G1/2 perempuan; 1/2 NPT perempuan; M20*1.5 perempuan
Diafragma dilanjutkan	2, 4 atau 6 inci (50, 100, 150mm) panjang
Bahan cincin gasket (Dibasahi)	316/316SS, Hastelloy C-276, Monel 400
Bahan perumahan elektronik	Serbuk Polister Tulen Bersalut Kuprum Rendah (<0.4%)- Aluminum
Kelas perlindungan	IP66/IP67
Bahan penutup O ring	silikon
Sambungan proses	NPT 1/4 inci; NPT 1/2 inci dengan penyesuai dan DIN
Penunjuk integral	Penunjuk digital

Bahan struktur sisi Tekanan Rendah:
Bebibir	Injap Bolong/Longkang dan palam	Diafragma Penghalang	Isi Cecair
Keluli karbon	Keluli karbon	316 SST	silikon
Keluli karbon	Keluli karbon	Monel 400
316 SST	316 SST	316 SST
316 SST	316 SST	Hastelloy C-276
316 SST	316 SST	Monel 400
316 SST	316 SST	Tantalum
Hastelloy C-276	Hastelloy C-276	Hastelloy C-276
Hastelloy C-276	Hastelloy C-276	Tantalum
Monel 400	Monel 400	Monel 400

Isi Cecair	Suhu proses	Suhu persekitaran	Tekanan kerja
Minyak silikon	-10 hingga 250 darjah (14 hingga 482℉)	-10 hingga 85 darjah (14 hingga 185℉)	2.7 kPa abs (0.38 psi abs) kepada tekanan penarafan bebibir
Minyak silikon	-40 hingga 120 darjah (-40 hingga 248℉)	-10 hingga 250 darjah (-40 hingga 185℉)	2.7 kPa abs (0.38 psi abs) kepada tekanan penarafan bebibir
Minyak berfluorinasi	-20 hingga 120 darjah (-4 hingga 185℉)	-20 hingga 80 darjah (-4 hingga 176℉)	51 kPa abs (7.4 psi abs) kepada tekanan penarafan bebibir
Propilena glikol	-10 hingga 120 darjah (-14 hingga 248℉)	-10 hingga 85 darjah (14 hingga 185℉)	100 kPa abs (tekanan atmosfera) kepada tekanan penarafan bebibir

Helaian data

Model	Spesifikasi
Ketepatan	±0.25%,±0.2%
Kod	Julat pengukur
4 5	0.1bar hingga 0.4bar 0.25bar hingga 2.5bar
Kod	Isyarat keluaran
E	4...20mADC
S	4...20mADC, HART
F	Modbus-485
Kod	Spesifikasi bebibir sambungan proses
D1	DN50
D2	DN80
D3	DN100
A1	ANSI 2＂
A2	ANSI 3＂
A3	ANSI 4＂
Kod	Spesifikasi bebibir sambungan proses
P01	PN16/PN25
P04	PN40
P06	PN64
P10	PN100
P16	PN160
C1	KELAS150
C3	KELAS300
C6	KELAS600
C9	KELAS900
kod	Proses pengedap bebibir sambungan
R*	RF
T	T
G	G
M	M
F	FM
J	RJ
Kod	Bahan tiub sisipan
A*	316SS
B	Hastelloy C
C	Monel
E	titanium
Kod	Diafragma sisi tekanan tinggi-
A	316SS
B	Hastelloy C
C	Monel
D	Tantalum
E	titanium
F	Lain-lain
Kod	Panjang silinder sisipan sisi tekanan tinggi-
A	0mm DN50/DN80/DN100; 2＂,3＂,4＂
B	50mm DN80/DN100; 3＂,4＂
C	100mm DN80/DN100; 3＂,4＂
D	150mm DN80/DN100; 3＂,4＂
O	Lain-lain (mm)
Kod	Bendalir pengisian sisi tekanan tinggi-
D	(-40~149 darjah ) Minyak silikon biasa
F	(15~305 darjah ) Minyak silikon-suhu tinggi
S	(-45~205 darjah ) Cecair lengai (minyak berfluorinasi)
Kod	bahan bahagian tekanan-rendah
	Sendi bebibir	Injap Bolong/Longkang	Diafragma pengasingan	Pengisi cecair
22*	316SS	316SS	316SS	Minyak silikon
23	316SS	316SS	Hastelloy C
24	316SS	316SS	Monel
25	316SS	316SS	Tantalum
33	Hastelloy C	Hastelloy C	Hastelloy C
35	Hastelloy C	Hastelloy C	Tantalum
44	Monel	Monel	Monel
Kod	-Kaedah mengetik tekanan sisi tekanan rendah
L1	1/4NPT-18F (tanpa sendi berbentuk pinggang , standard)
L2	1/2NPT-14F (termasuk sendi berbentuk pinggang)
L3	M20x1.5M (pengdap muka hujung)
Kod	Bahan perumahan
A	Aloi aluminium kuprum-rendah
B	316SS
Kod	Sambungan elektrik perumahan
1	M20×1.5F
2	1/2NPT-14F
Kod	Bahagian pilihan
M4	Meter Paparan Digital Berbilang{0}}LCD
D0	Injap nyahcas sisi tekanan rendah-di muka hujung
D1	Injap pelepasan-tekanan rendah di bahagian atas
D2	Injap pelepasan-tekanan rendah di bahagian bawah
Da	Jenis pengasingan kalis Letupan Exd-.
Fa	Exia Intrinsically Safe Letupan-Jenis kalis

Ciri-ciri

Sensor yang tepat dan stabil boleh mengukur tekanan statik.

Respons pantas, komunikasi set jauh-dan output status pilihan untuk penggera tekanan tinggi/rendah.

Teknologi canggih menyediakan fungsi diagnostik yang lengkap untuk mengesan kelainan.

Bagaimana Ia Berfungsi

Penderia tekanan pembezaan ialah peranti yang digunakan untuk mengukur perbezaan tekanan antara dua titik dalam sistem, seperti perbezaan tekanan antara bahagian dalam dan luar paip. Komponen terasnya ialah sensor yang mengesan perbezaan tekanan dan menukarnya menjadi isyarat elektrik. Isyarat ini adalah berkadar dengan perbezaan tekanan yang diukur. Bergantung pada jenis penderia tekanan, kaedah yang berbeza boleh digunakan untuk mengukur tekanan. Sebagai contoh, penderia kapasitif mengukur tekanan menggunakan perubahan dalam kapasiti, penderia tolok terikan mengukur tekanan menggunakan ubah bentuk bahan, dan penderia piezoelektrik mengukur tekanan dengan menjana voltan. Isyarat output kemudiannya dihantar ke sistem kawalan atau paparan untuk tafsiran, dengan itu membolehkan pemantauan dan kawalan pengukuran tekanan dalam sistem tertentu.

Aplikasi

Automasi Perindustrian

Dalam proses automatik, pemancar tekanan memantau dan mengawal tekanan untuk mengoptimumkan kecekapan pengeluaran dan memastikan kualiti produk yang konsisten.

Industri Minyak dan Gas

Pemancar tekanan digunakan di kilang penapisan minyak, kepala telaga dan saluran paip untuk memantau tekanan, mengesan kebocoran dan mencegah kemalangan.

Aplikasi Farmaseutikal

Dalam pembuatan farmaseutikal, pemancar tekanan menyumbang kepada kawalan tepat tindak balas kimia, memastikan integriti dan keselamatan produk.

Bagaimana Untuk Bekerjasama Dengan Kami?

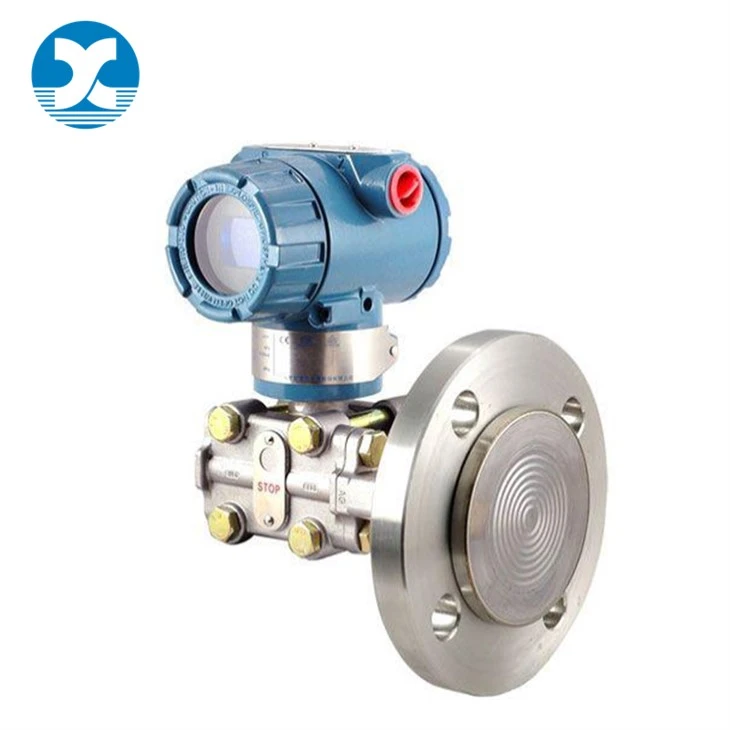

Teknologi Xiangyuan adalah salah satu pengeluar profesional Pemancar Tekanan Flange Mounted. Dan kami menawarkan penyelesaian yang tepat untuk industri yang berbeza.
